เอกสารประกอบ วีดีโอสาธิต การพัฒนาระบบให้น้ำอัตโนมัติอย่างง่าย

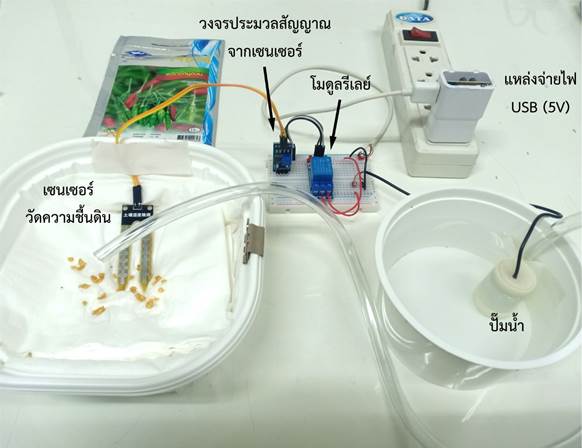

A picture containing indoor

Description automatically generated

โดย สุวิทย์ กิระวิทยา ภาควิชาวิศวกรรมไฟฟ้า คณะวิศวกรรมศาสตร์ จุฬาลงกรณ์มหาวิทยาลัย






อุปกรณ์

1. โมดูลเซนเซอร์วัดความชื้นดิน (เซนเซอร์และวงจรประมวลสัญญาณ)

2. โมดูลรีเลย์ 1 แชนแนล ชนิด Active LOW

3. แหล่งจ่ายไฟ ยูเอสบี (5 โวลต์)

4. โปรโตบอร์ดและสายไฟ

5. ปั๊มน้ำ ขนาดเล็กแบบจุ่ม

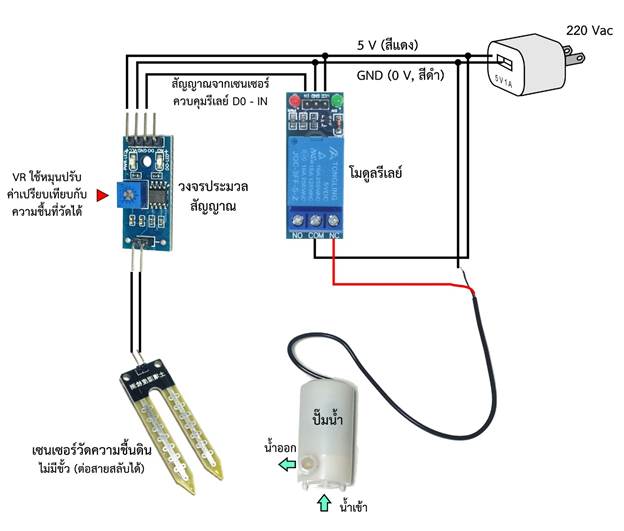

แผนผังการเชื่อมต่อ



Diagram

Description automatically generated




หลักการทำงาน

เมื่อป้อนไฟฟ้าให้แก่วงจร สัญญาณจากเซนเซอร์จะควบคุมการทำงานของรีเลย์ โดยหากเซนเซอร์วัดความชื้นดินได้น้อย (ความต้านทานสูง) วงจรจะส่งสัญญาณดิจิทัล ค่าสูง (HIGH) หรือ แรงดัน 5 V ออกมา ทำให้โมดูลรีเลย์อยู่ในสถานะปิด นั่นคือ ขั้ว NC (normally closed) จะต่อกับขั้ว COM (คอมมอน, common) กระแสไฟฟ้าก็จะไหลจากแหล่งจ่ายไฟไปยังปั๊มน้ำ ซึ่งทำให้ปั๊มน้ำทำงาน

เมื่อความชื้นดินมีค่ามาก เซนเซอร์วัดความชื้นดินจะวัดความต้านทานได้ต่ำ โดยหากมีค่าต่ำกว่าที่กำหนด วงจรประมวลสัญญาณก็จะส่งสัญญาณดิจิทัล ค่าต่ำ (LOW) หรือแรงดัน 0 V ออกมาก ทำให้โมดูลรีเลย์เข้าสู่สถานะเปิด นั่นคือ ขั้ว NC จะไม่ต่อกับขั้ว COM ซึ่งเปรียบเสมือนการเปิดวงจร และทำให้ปั๊มน้ำหยุดทำงาน ดดยเราสามารถกำหนดค่าความต้านทานที่ใช้เปรียบเทียบกับความต้านทานที่อ่านได้จากเซนเซอร์ได้ด้วยการหมุนตัวต้านทานปรับค่าได้ (VR) บนวงจร





วงจรภายในโมดูลเซนเซอร์และโมดูลรีเลย์



Diagram, schematic

Description automatically generated



Diagram, schematic

Description automatically generated



เอกสารเพิ่มเติม อ่านได้ที่ http://suwitkiravittaya.eng.chula.ac.th/publication.html#books
