บันทึกเกี่ยวกับการนำบอร์ดคิดไบร์ทมาประยุกต์ใช้เป็นโวลต์มิเตอร์แสดงค่า 2 หลัก
Note about Application Development of KidBright Board: 2-digit Digital Voltmeter

สุวิทย์ กิระวิทยา (ม.นเรศวร)
10 มกราคม 2563

ความจริงเกี่ยวกับบอร์ดคิดไบร์ท:

จากความจริงข้างต้น เราจึงสามารถนำ ขาที่สามารถอ่านสัญญาณแอนะล็อกได้ (คือใช้เป็น ADC ได้) ของชิพ ESP-WROOM-32 มาเชื่อมต่อกับขาของพอร์ต USB ที่ไม่ได้ใช้งาน ซึ่งในที่นี้ เราใช้ขา SW2 (IO14) มาใช้ โดยการบัดกรีสายไฟ ดังรูป

schematic
photos

จากนั้นจึงหาสาย USB ทั่วไป ที่ไม่ใช้แล้ว มาตัดแล้วทำขั้วต่อ โดย สายสีแดงคือไฟ 5 โวลต์ สายสีขาวคือ D+ และสายสีเขียวคือ D- ซึ่งสาย D+ และ D- ต่อกับ ADC2_CH8 และกราวด์ (GND) อยู่ ตามลำดับ และ เตรียมการทดสอบโดยใช้ตัวต้านทานปรับค่าได้ (10 KOhm) ดังรูป

circuit

ในส่วนของซอฟต์แวร์ เพื่อควบคุมชิพ ESP-WROOM-32

เลือกใช้ Arduino IDE และทำการเพิ่มบอร์ด ESP32 (โดยอาจเลือกบอร์ด Node32S แทนสำหรับบอร์ดคิดไบร์ท) ทำการติดตั้งไลบรารี่ของ HT16K33 16*8 LED Controller และ Adafruit-GFX-library (หากยังไม่ได้ติดตั้งมาก่อน) เพื่อการควบคุมการแสดงผลผ่านจอแอลอีดีอาเรย์บนบอร์ด

รายละเอียดของการเพิ่มบอร์ดอาจอ่านได้จาก https://randomnerdtutorials.com/installing-the-esp32-board-in-arduino-ide-windows-instructions/ และ ข้อมูลเกี่ยวกับ HT16K33 16*8 LED Controller อยู่ใน https://www.adafruit.com/product/1427

เปิดตัวอย่างโค้ด AnalogReadSerial จากนั้นจึงเปลี่ยนขา A0 เป็น 14 และเพิ่มการหน่วงเวลา (delay) เป็น 100 มิลลิวินาที แล้วจึงบันทึกและอัพโหลดโปรแกรม


void loop() {
  // read the input on analog pin 0:
  int sensorValue = analogRead(14);
  // print out the value you read:
  Serial.println(sensorValue);
  delay(100);        // delay in between reads for stability
}

สังเกตผลบน Serial Monitor จะเห็นว่า ค่าที่แสดง (0-4095) เปลี่ยนตามการหมุนของตัวต้านทานปรับค่าได้

ทดสอบการใช้แอลอีดีอาเรย์ โดยศึกษาจาก ตัวอย่างในไลบรารีที่ดาวน์โหลดมา (เช่น matrix16x8.ino แต่ไม่ขอกล่าวรายละเอียดในที่นี้)

ทำการอัพโหลดโค้ดด้านล่างนี้ ก็จะได้ โวลต์มิเตอร์ที่สร้างจากบอร์ดคิดไบร์ท


#include <Wire.h>
#include <Adafruit_GFX.h>
#include "Adafruit_LEDBackpack.h"

Adafruit_8x16matrix matrix = Adafruit_8x16matrix();

void setup() {
  Serial.begin(9600);
  Serial.println("DVM on KB");
  matrix.begin(0x70);  // pass in the address
  matrix.setRotation(2);  // for KidBright
}

void loop() {
  int readVal = analogRead(14);  // 12-bit data (0 - 4095)
  float voltVal = readVal*3.3/4095.0; // Convert to Volt
  // e.g. 3.21: '3' is the first digit and '2' is the first decimal digit
  int firstVal = floor(voltVal);
  int secondVal = round((voltVal - (float) firstVal)*10.0);
  // Serial.print(readVal);
  // Serial.print("\t");
  Serial.println(voltVal);
  matrix.clear();      // clear display
  matrix.setTextSize(1);
  matrix.setTextWrap(false);
  matrix.setTextColor(LED_ON);
  matrix.setCursor(2,8);  // First Number
  matrix.print(firstVal);
  matrix.drawPixel(0,6, LED_ON);  // decimal point
  matrix.setCursor(2,0);  // Second Number
  matrix.print(secondVal);
  matrix.writeDisplay();
  delay(500);
}

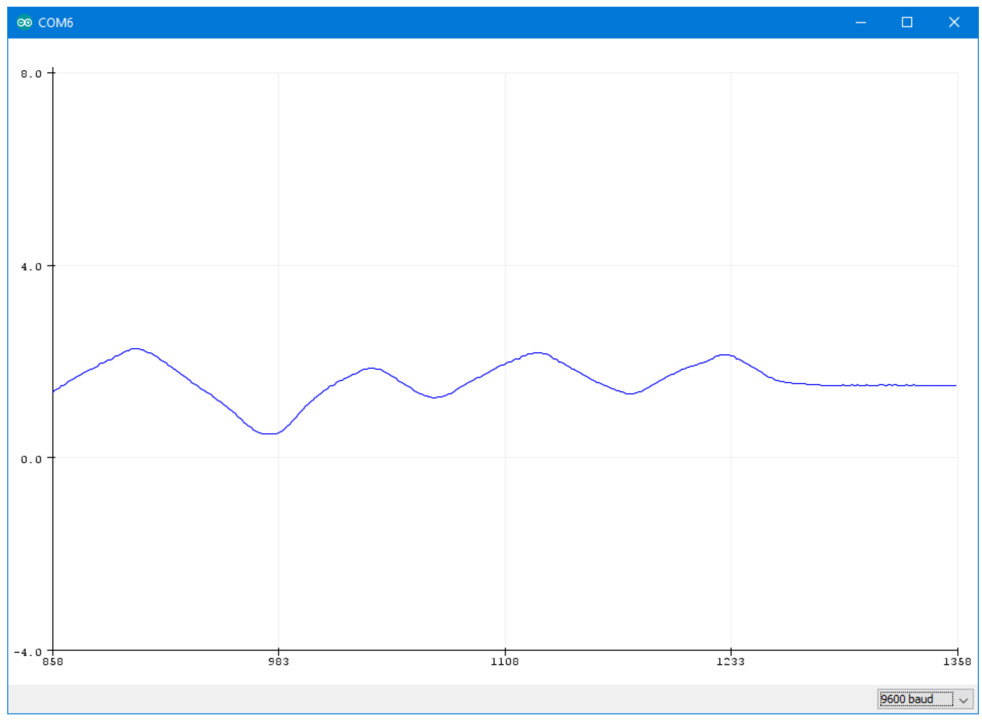

result

แนวทางการพัฒนาต่อยอด

ด้านซอฟต์แวร์

ด้านฮาร์ดแวร์
